Тест 2. Скорость маршрутизации WAN–WLAN (беспроводной сегмент)
На следующем этапе оценивалась скорость маршрутизации при передаче данных между внешним сегментом WAN и внутренним беспроводным сегментом сети (WLAN). Для этого к порту WAN подключался ПК по интерфейсу 10/100 Base-TX, а между встроенной точкой доступа и ноутбуком на базе мобильной технологии Intel Centrino c интегрированным беспроводным адаптером устанавливалось беспроводное соединение по протоколу IEEE 802.11g. Сетевые настройки портов маршрутизатора и сетевых адаптеров подключённых ПК приведены в табл. 2.
Таблица 2. Сетевые настройки при тестировании маршрутизатора в режиме WAN–WLAN
| Компьютер, подключаемый к WAN-порту | WAN-порт маршрутизатора | LAN-порт маршрутизатора | Компьютер во WLAN-сегменте сети | |
| IP-адрес | 10.0.0.10 | 10.0.0.254 | 192.168.1.254 | 192.168.1.20 |
| Маска подсети | 255.255.255.0 | 255.255.255.0 | 255.255.255.0 | 255.255.255.0 |
| Шлюз по умолчанию | 10.0.0.254 | 10.0.0.10 | - | 192.168.1.254 |
Схема тестирования маршрутизатора в режиме WAN–W LAN приведена на рис. 3.
Измерение скорости маршрутизации проводилось точно так же, как и в предыдущем тесте. Как показало наше тестирование, использование различных режимов шифрования трафика (WEP, TKIP, AES) никак не отражается на скорости передачи данных. Поэтому мы решили даже не приводить результатов, поскольку они полностью совпадают с соответствующими результатами в отсутствие шифрования.

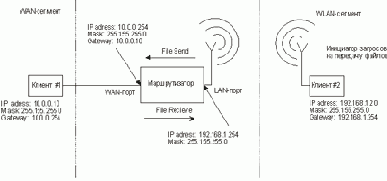

Рис. 3. Схема тестирования маршрутизатора в режиме WAN–W LAN
