Идентификация сущностей. Представление о ключах.

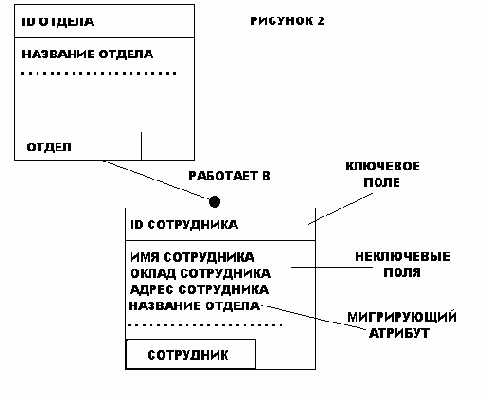

Сущность описывается в диаграмме IDEF1X графическим объектом в виде прямоугольника. На рис.2 приведен пример IDEF1X диаграммы. Каждый прямоугольник, отображающий собой сущность, разделяется горизонтальной линией на часть, в которой расположены ключевые поля и часть, где расположены неключевые поля. Верхняя часть называется ключевой областью, а нижняя часть областью данных. Ключевая область объекта СОТРУДНИК содержит поле "Уникальный идентификатор сотрудника", в области данных находятся поля "Имя сотрудника", "Адрес сотрудника", "Телефон сотрудника" и т.д.

Ключевая область содержит первичный ключ для сущности. Первичный ключ - это набор атрибутов, выбранных для идентификации уникальных экземпляров сущности. Атрибуты первичного ключа располагаются над линией в ключевой области. Как следует из названия, неключевой атрибут - это атрибут, который не был выбран ключевым. Неключевые атрибуты располагаются под чертой, в области данных.

При создании сущности в IDEF1X модели, одним из главных вопросов, на который нужно ответить, является: "Как можно идентифицировать уникальную запись?". Для этого требуется уникальная идентификация каждой записи в сущности для того, чтобы правильно создать логическую модель данных. Напомним, что сущности в IDEF1X всегда имеют ключевую область и, поэтому в каждой сущности должны быть определены ключевые атрибуты.

Выбор первичного ключа для сущности является очень важным шагом, и требует большого внимания. В качестве первичных ключей могут быть использованы несколько атрибутов или групп атрибутов. Атрибуты, которые могут быть выбраны первичными ключами, называются кандидатами в ключевые атрибуты (потенциальные атрибуты). Кандидаты в ключи должны уникально идентифицировать каждую запись сущности. В соответствии с этим, ни одна из частей ключа не может быть NULL, не заполненной или отсутствующей.

Например, для того, чтобы корректно использовать сущность СОТРУДНИК в IDEF1X модели данных (а позже в базе данных), необходимо иметь возможность уникально идентифицировать записи.
Правила, по которым вы выбираете первичный ключ из списка предполагаемых ключей, очень строги, однако могут быть применены ко всем типам баз данных и информации. Правила устанавливают, что атрибуты и группы атрибутов должны:

  • Уникальным образом идентифицировать экземпляр сущности.
  • Не использовать NULL значений.
  • Не изменяться со временем. Экземпляр идентифицируется при помощи ключа. При изменении ключа, соответственно меняется экземпляр.
  • Быть как можно более короткими для использования индексирования и получения данных. Если вам нужно использовать ключ, являющийся комбинацией ключей из других сущностей, убедитесь в том, что каждая из частей ключа соответствует правилам.
Для наглядного представления о том, как целесообразно выбирать первичные ключи, приведем следующий пример - выберем первичный ключ для знакомой нам сущности "СОТРУДНИК":
  • Атрибут "ID сотрудника" является потенциальным ключом, так как он уникален для всех экземпляров сущности СОТРУДНИК.
  • Атрибут "Имя сотрудника" не очень хорош для потенциального ключа, так как среди служащих на предприятии может быть, к примеру, двое Иванов Петровых.
  • Атрибут "Номер страхового полиса сотрудника" является уникальным, но проблема в том, что СОТРУДНИКА может не иметь такового.
  • Комбинация атрибутов "имя сотрудника" и "дата рождения сотрудника" может оказаться удачной для наших целей и стать искомым потенциальным ключом.
После проведенного анализа можно назвать два потенциальных ключа - первый "Номер сотрудника" и комбинация, включающая поля "имя сотрудника" и "Дата рождения сотрудника". Так как атрибут "Номер сотрудника" имеет самые короткие и уникальные значения, то он лучше других подходит для первичного ключа. При выборе первичного ключа для сущности, разработчики модели часто используют дополнительный (суррогатный) ключ, т.е. произвольный номер, который уникальным образом определяет запись в сущности. Атрибут "Номер сотрудника" является примером суррогатного ключа. Суррогатный ключ лучше всего подходит на роль первичного ключа потому, что является коротким и быстрее всего идентифицирует экземпляры в объекте.К тому же суррогатные ключи могут автоматически генерироваться системой так, чтобы нумерация была сплошной, т.е. без пропусков. Потенциальные ключи, которые не выбраны первичными, могут быть использованы в качестве вторичных или альтернативных ключей. С помощью альтернативных ключей часто отображают различные индексы доступа к данным в конечной реализации реляционной базы. Если сущности в IDEF1X диаграмме связаны, связь передает ключ (или набор ключевых атрибутов) дочерней сущности. Эти атрибуты называются внешними ключами. Внешние ключи определяются как атрибуты первичных ключей родительского объекта, переданные дочернему объекту через их связь. Передаваемые атрибуты называются мигрирующими.
