Маршрутизаторы NetRunner компании MICOM



Automatic WAN Routing


,

Автоматическая маршрутизация WAN (AutoRouting) похожа на традиционную маршрутизацию уровня 3 (сетевой) и обеспечивает корректное распределение трафика удаленных ЛВС (передачу файлов, электронной почты и т. п.) через промежуточные узлы NetRunner автоматически без участия пользователя. При использовании AutoRoutin трафик передается только через те ЛВС, для которых он предназначен (адресован) и не проходит через другие ЛВС. В отличие от традиционной маршрутизации на уровне 3 при использовании технологии AutoRouting администратор ЛВС не обязан устанавливать таблицы маршрутизации, управлять шлюзами или распределять адреса на уровне 3 (IP или IPX).

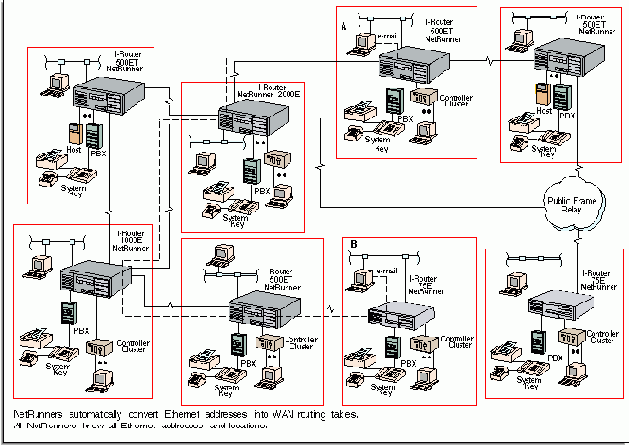

На рисунке 6 показана сеть NetRunner, в которой используются выделенные линии и сервис общего пользования frame relay, со смешанной архитектурой и альтернативными путями передачи. Данные, голос, факсы и трафик LAN/WAN могут одновременно передаваться между любой парой узлов сети. Например, почтовые сообщения от рабочей станции A передаются на узел B; в этом случае для определения наилучшего пути передачи потока информации через WAN используется Ethernet-адрес узла-получателя и принимаются во внимание возможности выделения полосы каждым WAN-каналом. Все эти операции выполняются без участия пользователя в создании таблиц маршрутизации. Передача почтовых сообщений практически не требует полосы канала и привлекает к участию в процессе обмена только ЛВС отправителя и получателя сообщения.

Рисунок 6. Использование технологии Automatic WAN Routing в сетях NetRunner.

Преимущества AutoRouting основаны на том, что каждое устройство в сети Ethernet имеет уникальный адрес. Адресация реализуется на аппаратном уровне и не может быть изменена пользователем. Адресация устройств сохраняется независимо от перемещения их в сети, добавления, замены или удаления. Уникальность адресов обеспечивается специальными международными соглашениями - в результате каждому производителю выделен уникальный идентификатор (часть адреса), а остальная часть адреса задается самим производителем устройства.
При передаче пакетов по сети Ethernet адрес устройства-отправителя и получателя всегда включается в пакет. Используемые для адресации на уровне 3 адреса не являются уникальными в глобальном масштабе.

Технология AutoRouting работает со всеми протоколами. Маршрутизатор NetRunner, подключенный к ЛВС проверяет каждый пакет Ethernet и записывает адрес каждого устройства во внутреннюю таблицу адресов. В течение нескольких минут после включения любого устройства оно обязательно передаст хотя бы один пакет, после чего маршрутизатор будет знать о присутствии данного устройства в сети. Таким образом маршрутизатор создает таблицу адресов всех подключенных к сети устройств.
В процессе работы сети маршрутизаторы NetRunners обмениваются информацией из своих внутренних таблиц, в результате чего другие маршрутизаторы получают информацию, требуемую для выбора пути передачи пакетов. При переносе устройства, его удалении или замене NetRunnersавтоматически корректирует свою таблицу адресов. Адрес устройства добавляется в таблицу маршрутизатора после передачи этим устройством в ЛВС хотя бы одного пакета.

Сети NetRunner, содержащие множество путей передачи данных между маршрутизаторами NetRunner, используют мощные протоколы маршрутизации, основанные на использовании технологий frame relay и MicroBand ATM компании MICOM. При определении пути используются методы определения кратчайшего маршрута (уровень 3) исостояние каналов (уровень 2). Технологии коммутация ячеек или ретрансляция кадров, используемые компанией MICOM в маршрутизаторах NetRunner обеспечивают возможность эффективной маршрутизации смешенных потоков информации - трафик ЛВС, голос, факсимильные сообщения, данные между узлами сети с обеспечением эффективного использования каналов.

Объединяя мощные средства маршрутизации со знанием мета расположения каждого устройства Ethernet, маршрутизаторы NetRunner могут использовать технологию AutoRoute для всех ЛВС без необходимости участия пользователя или администратора в настройке.AutoRouting избавляет от необходимости выполнения рутинных операций настройки адресов на уровне 3 при каждом перемещении, добавлении, замене или удалении устройств. Технология обеспечивает автоматическое построение таблиц маршрутизации и избавляет от необходимости управления шлюзами.

Automatic WAN Routing является частью используемой в маршрутизациях NetRunner технологии организации мостов и технологии EasyRouter . Автоматическая маршрутизация является встроенным режимом, используемым по умолчанию и работает со всеми протоколами - IP, IPX, DECnet, AppleTalk, XNS и др. Возможна даже маршрутизация для таких "немаршрутизируемых" протоколов, как DEC LAT и IBM NetBEUI.

,

| |
